国产精品久久久久久久久久直播,一群黑人大战亚裔女在线播放,色偷偷av男人的天堂京东热,东京热一区二区三区无码视频

歡迎訪問江蘇正氟龍防腐設備有限公司!

全國咨詢熱線:

15152667108

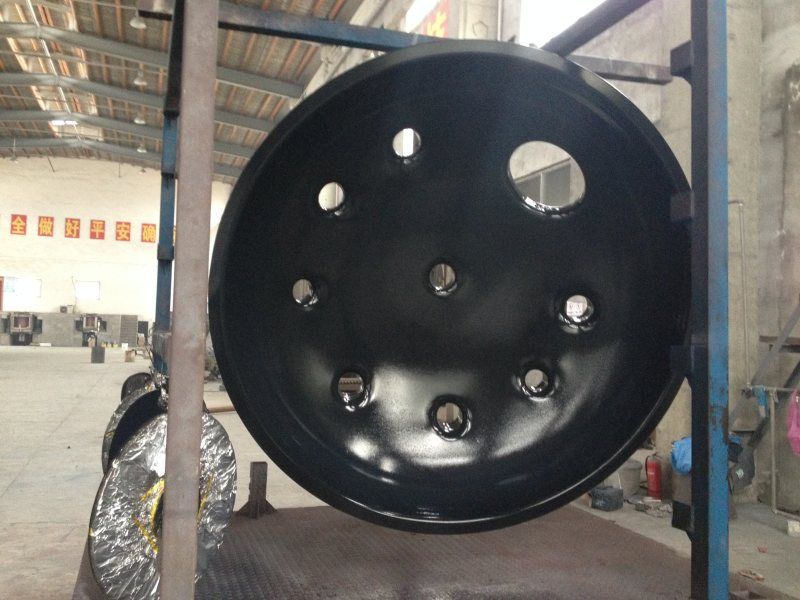

Halar-ECTFE工藝指導

Halar-ECTFE工藝指導

Halar-ECTFE作業指導書halar噴涂作業流程作業內容及重點一.工件檢驗檢查素材表面無氣孔、變形、縫隙等焊接不良現象。素材的邊角少2R,圓弧過渡。二.前處理1、打磨:把工件表面的毛刺、焊碴、尖角、銳角等用角磨機仔細打磨。2、除油:空燒用420℃高溫除油,按工件大小、輕重設定保溫時間,徹底燒去素材殘余油質。(主要針對各種不銹鋼、碳鋼、銅、石墨、鋁、烯有色金屬)3、表面粗糙化:噴砂采用5至7公斤氣壓,20#金鋼砂表面均勻噴砂三.噴涂前處理1、向烤爐內架放工件。2、用空氣槍不低于5kg壓力,吹凈噴砂表面余塵。3、噴涂前素材預熱干燥處理,除去表面殘留水份。四.底漆.噴涂前準備1、把所用噴涂底漆料提前10分鐘進行硫化處理。2、檢查靜電噴槍出粉量、靜電、氣壓大小是否正常,如有異常問題要及時解決,保證噴涂順暢3、帶好防護口罩、眼鏡和防塵服裝。五.底涂1、所用料為ECTFE專用底漆,原料具體牌號為6514黑色粉末或6614。2、噴涂膜厚約0.15毫米,烘烤溫度為260℃。六.上涂前準備工作1、把所用噴涂底漆料提前10分鐘進行硫化處理。2、檢查靜電噴槍出粉量、靜電、氣壓大小是否正常,如有異常問題要及時解決,保證噴涂順暢3、帶好防護口罩、眼鏡和防塵服裝。七.上涂1、所用料為ECTFE,原料牌號為6014透明粉末。2、每次噴涂膜厚為0.15毫米至0.25毫米。3、燒結溫度250℃、保溫和時間長短根據工件大小和輕重而定,反復噴涂和燒結一共需要4次左右。八.涂層檢測1、用膜厚儀測量膜厚是否達到要求。2、目測表面是否有色差、沙粒、流掛等現象。3、1毫米防腐層就采用6000伏電壓垂直沿防腐層面低于50mm/s的速度進行100%的探傷,不產生白色火花為合格。九.包裝用氣泡膜和木蓋保護噴涂面不受碰傷為標準。

2024-03-27

查看詳情

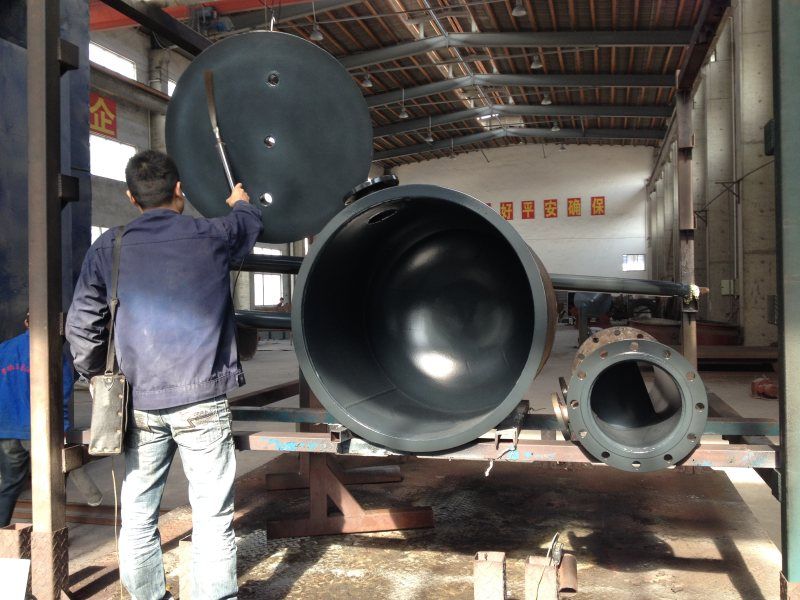

ETFE(F40)噴涂反應釜工藝指導

ETFE(F40)噴涂反應釜工藝指導

ETFE(F40)噴涂反應釜作業指導書ETFE噴涂作業流程作業內容及重點一.工件檢驗1、如果是碳鋼基材的主要檢查:表面無氣孔、變形、砂眼、縫隙等焊接不良現象。2、如果是鏡面不銹鋼基材的主要檢查:外表面有無掛傷、內表面無氣孔、變形、砂眼、縫隙等焊接不良現象。二.前處理1、打磨:把工件表面的毛刺、焊碴、尖角、銳角等用角磨機仔細打磨。2、終R角不小于2R。3、除油:空燒用400℃-420℃高溫除油,按工件大小、輕重設定保溫時間,徹底燒去素材殘余油質。4、表面粗糙化:噴砂采用5公斤氣壓,20#金鋼砂表面均勻噴砂。三.噴涂前處理1、向烤爐內架放工件。2、用空氣槍不低于5kg壓力,吹凈噴砂表面余塵。3、噴涂前工件預熱干燥處理,除去表面殘留水份。四.底漆.噴涂前準備1、把所噴涂底漆料提前30分鐘攪拌,保證噴涂時涂料沒有任何沉淀。2、噴涂前檢查噴槍出油量、霧化寬窄度、氣壓大小是否正常,如有異常問題要及時解決,保證噴涂順暢。3、帶好防護口罩、眼鏡和防塵服裝。五.底涂1、所用料為ETFE專用底漆,底漆為液體,牌號為1609。所用品牌為日本大金ETFE。2、噴涂膜厚約0.05毫米,烘干溫度150℃,保溫時間約30分鐘。4、底漆烘干后噴涂薄薄一層面漆,使之底漆與面漆牢牢結合。3、烘烤溫度為310℃,保溫時間約90分鐘。六.面涂前準備工作1、把所用噴涂底漆料提前30分鐘進行流化處理,保證粉管吸粉時通暢。2、檢查靜電噴槍出粉量、靜電、氣壓大小是否正常,如有異常問題要及時解決,保證噴涂順暢3、帶好防護口罩、眼鏡和防塵服裝和高溫服。七.上涂1、所用料為ETFE專用面漆,面漆為粉體,牌號為6510。所用品牌為日本大金ETFE。2、每次噴涂膜厚為0.15-0.2毫米。3、燒結溫度290℃--300℃之間、保溫時間根據工件大小輕重而定,反復噴涂和燒結一共需要5至6次左右。八.檢測1、用膜厚儀測量膜厚是否達到要求。2、1.2毫米防腐層就用8000V電壓垂直沿防腐層面低于50mm/s的速度進行100%的探傷,不產生白色火花為合格。3、附著力檢測:在法蘭外側做破壞涂層以測試金屬和涂層結合力(涂層外側噴涂工藝和使用面涂層工藝相同)九.包裝所有管口采用氣泡膜、木蓋包裝。

2024-03-27

查看詳情

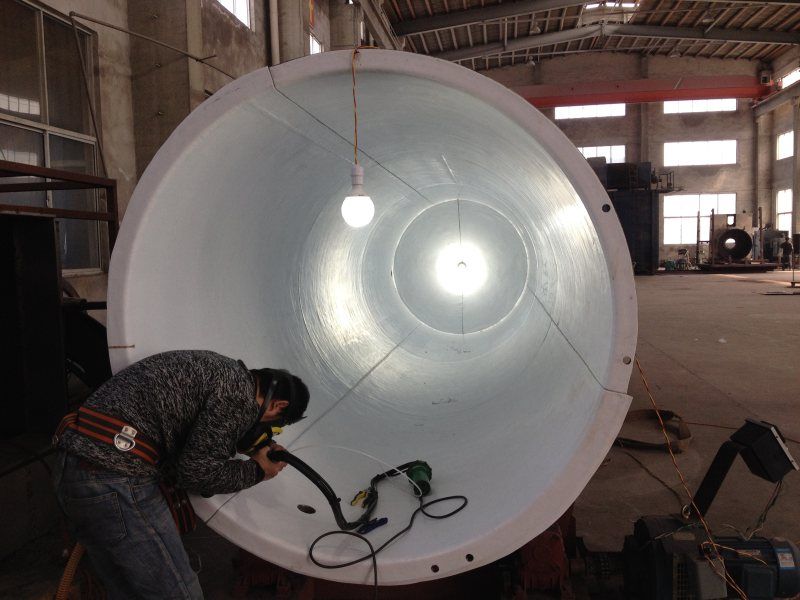

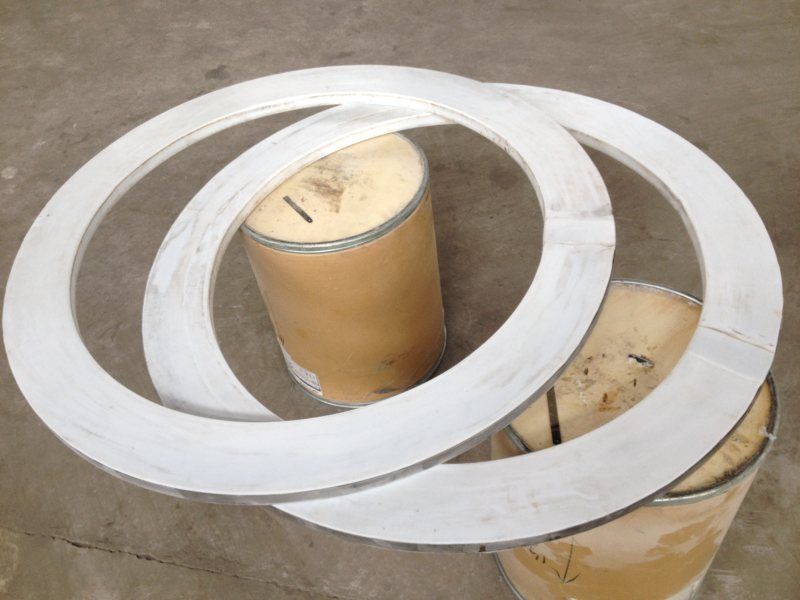

各種氟樹脂的性能

各種氟樹脂的性能

E-CTFE(Halar),ETFE(Teflon)、FEP(Teflon)、PFA(Teflon)以及改性PTFE和部分氟化或者全氟化高分子材料一樣,可以用熱塑性成型方法來加工,它們對幾乎所有的有機和無機化合物,不管是酸性還是堿性,都有著很高的耐性。這些材料對酸、堿、溶劑和氯化物,顯示出普遍持久的耐性。其分子鏈的典型特征就是分子間力很強的氟-碳鍵。除了對多種化學品的很強的耐性外,E-CTFE還顯示出高溫下在耐磨性、沖擊耐性和韌性,以及完全的真空耐性(例如良好的附著力)等方面優良的抗機械破壞的品質。各種氟樹脂涂層材料下表給出了我們公司目前噴涂加工的涂層材料概要。涂層體系(縮寫)化學描述噴涂乳液體涂層噴涂粉體涂層PTFE聚四氟乙烯有無PFA四氟乙烯和全氟烷基乙烯基醚的共聚物有有FEP四氟乙烯和全氟丙烯的共聚物有有ETFE乙烯和四氟乙烯的共聚物有有E-CTFE乙烯和三氟氯乙烯的二元共聚物無有各種涂層體系的性能比較概要:PTFE·摩擦系數低·耐蠕變性好·熔融性較差·可以熱塑性成型方法加工但無法涂厚·化學耐性好·乳液噴涂不粘、耐磨、潤滑型厚為80微米,耐溫范圍在:-200°C至+260°C之間。·①板襯襯層厚度為3mm,-30°C至+130°C之間。②模壓層厚度為8mm-10mm,-30°C至+210°C。FEP(F40)·化學耐性與PFA相近·機械耐性不如PFA和PTFE·耐溫范圍在-190°C至+200°C之間·防粘性能比PFA更優·粉末、乳液噴涂不粘型為100微米,耐溫范圍在:-190°C至+200°C之間。·粉末重防腐型為2000微米,耐溫范圍在:-150°C至+190°C,③模壓層厚度為8mm-10mm,-50°C至+180°C。ETFE(F40)·PTFE,PFA和FEP之后化學耐性佳·和PTFE相同的延伸性能·耐溫范圍在-50°C到+150°C之間·粉末、乳液噴涂普通防腐型為300微米,耐溫范圍在:-50°C至+·150°C之間。·粉末、乳液重防腐型為2000微米,耐溫范圍在:-50°C至+150°C·滾涂涂層厚度為2mm-5mm,-30°C至+120°C。E-CTFE(halar)·耐有機溶劑、強酸、氯化物和氫氧化鈉·溫度低達-40°C時沖擊韌性仍很好·耐溫范圍在-50°C至+150°C之間·普通噴涂防腐涂層厚度為300μm,涂層厚度可達1500μm·板襯重防腐型厚度為2.5mm,耐溫范圍在-30°C至+120°C之間

2024-03-27

查看詳情
2023 ? 江蘇正氟龍防腐設備有限公司 版權所有 All Rights Reserved
主站蜘蛛池模板: 午夜无码伦费影视在线观看| 激情久久亚洲小说| 国产色在线 | 日韩| 免费观看全黄做爰的视频| 一本大道伊人av久久乱码| 国产免费爽爽视频在线观看| 国产精品精品自在线拍| 丁香五月天综合缴情网| 日本大片免a费观看视频三区| 亚洲日本va一区二区sa| 7777奇米成人狠狠成人影视 | 国产成人综合在线视频| 人人妻人人澡人人爽人人精品电影| 蜜桃av色欲a片精品一区| 欧美黑人性暴力猛交喷水黑人巨大| 中文无码精品a∨在线观看不卡 | 欧美精品无码一区二区三区| 亚洲一区二区三区尿失禁| 日韩人妻无码一区二区三区俄罗斯 | 精品午夜中文字幕熟女人妻在线| 99久久无色码中文字幕人妻| 国产精品久久久久影院色| 国产熟人av一二三区| 天天爽狠狠噜天天噜日日噜| 91娇喘????白丝动漫| 牛和人交xxxx欧美| 亚洲中文久久精品无码照片| 天堂av无码av在线a√| 鲁鲁狠狠狠7777一区二区| 成人免费无码大片a毛片软件| 无码免费一区二区三区免费播放| 中文字幕巨大的乳专区| 羞羞色男人的天堂| 亚洲在战av极品无码| 狂野av人人澡人人添| 少妇爆乳无码专区av无码| 人妻色综合网站| 大香伊蕉在人线国产最新75| 亚洲毛片无码专区亚洲乱| 无码avav无码中文字幕| 嫩草国产露脸精品国产软件|
